概要：
BS-WPSVG動態快速補償裝置是將電容補償和SVG完美結合的創新產品，有效降低成本，且可實現最優的快速補償效果。

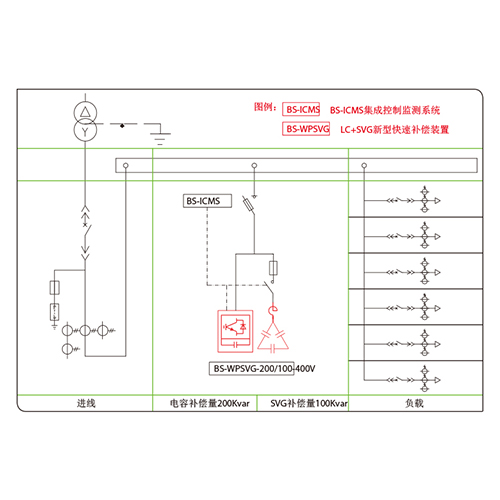

原理圖
上圖說明
1、連續、動態的補償無功功率
從感性到容性的雙向動態無功功率調節，單相及三相調節，可實現功率因數全程穩定為0.99或1
抑制電壓波動與閃變，抑制系統振蕩
2、卓越的無功補償效果
三相功率重新分配，實現改善負荷不平衡，快速響應系統無功變化，對LC過補或欠補的無功補償至0.99
3、穩定快速的無功補償
對電網變化響應速度快，可1ms響應負荷變化
減少電壓跌落，補償容量不受系統影響
無過補、無欠補、無諧振
動態響應時間小于50μs
實時補償，全響應時間小于15ms
實現無級投切
4、模塊化設計
采用模塊化產品設計和柜式安裝，設計選型簡單，安裝操作方便和免維護
補償容量可自由組合，設計壽命可達15萬小時
可根據不同的使用環境供選擇

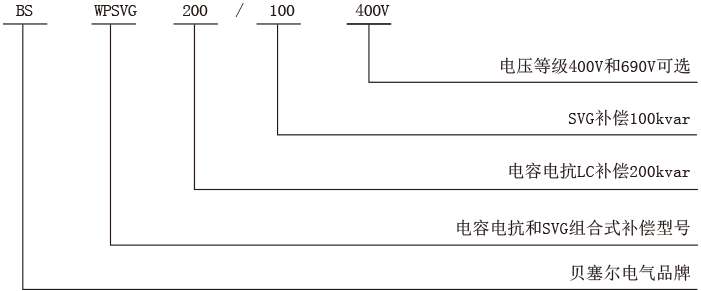

產品選型 300KVAR
| 型號 |
電容電抗補償容量 (Kvar) |
SVG補償容量 (Kvar) |
系統電壓 | 補償效果 | 柜體尺寸 |
| BS-WPSVG-250/50-400V | 250 | 50 | 400V | >99% | 1000x1000x2200 |
| BS-WPSVG-200/100-400V | 200 | 100 | 400V | >99% | 1000x1000x2200 |
| BS-WPSVG-150/150-400V | 150 | 150 | 400V | >99% | 1000x1000x2200 |
| BS-WPSVG-250/50-690V | 250 | 50 | 690V | >99% | 1000x1000x2200 |
| BS-WPSVG-200/100-690V | 200 | 100 | 690V | >99% | 1000x1000x2200 |
| BS-WPSVG-150/150-690V | 150 | 150 | 690V | >99% | 1000x1000x2200 |
