概要：

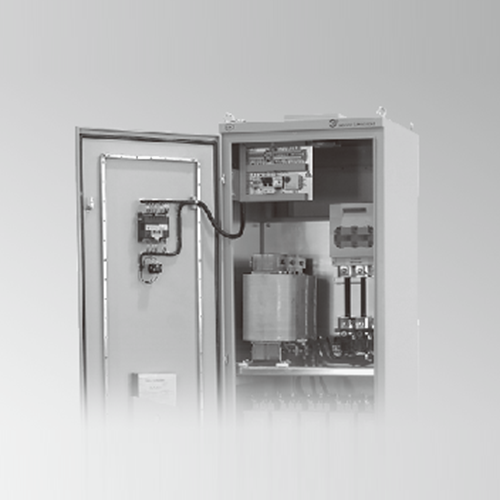

無源濾波器回路由電容器串聯電抗器組成。無源濾波器的電容器在基波頻率時產生無功功率，根據要達到的功率因數來作補償設計；而電抗器的電感值選擇是與電容器串聯諧振對諧波形成低阻抗電路，讓大部分諧波電流流入無源濾波器。
典型的無源濾波器回路包含三種最為常見的諧波（5次、7次、11次）頻率。投切方式可根據需要的無功功率由功率因數器調整器自動投切。
無源濾波器是根據客戶的具體應用要求而設計，這樣確保以合理的投資獲得最好的功率因數補償和諧波濾波特性。
無源濾波器應用在諧波比較嚴重的電網。它在補償感性無功功率的同時改善電網電壓質量。特別是在很多工業電網，僅通過調諧式濾波器（也稱作無源濾波器）的應用，就可以將諧波值限制在EN 61000-2-2標準之內。
理想上輸電及配電系統是運行于固定頻率的正弦波電壓及電流波形下，然而大量的非線性負荷接入系統，如變頻器、整流器、電焊機等，將會產生大量的諧波電流進而導致電壓及電流的畸變。裝設無源濾波器是消除電力系統電壓及電流畸變的最佳方法，并可同時提供無功功率，提高功率因數。
主要技術指標
額定電壓：400V、690V（特殊規格可定制）
額定測量電流：5A
基波無功補償：功率因數可達到0.9-0.95以上
功耗：電容器≤0.20W/Kvar
結構形式：柜式結構
防護等級：IP20（特殊要求可定制）
調諧電抗器技術指標
形式： 三相，鐵芯
防護等級：IP 00
冷卻方式：風冷
基波與諧波分配：按計算載荷設計
澆注方式：真空高壓澆注浸漆
感值誤差： 3 %
其他：內置常閉溫敏開關
調諧電容器技術指標
過壓： 1.1Un（8小時/天），1.15Un（0.5小時/天）
過流：2.0In
防護等級：IP 10
容值誤差：0～+3 %
產品特點
| 低壓無源濾波器（BS-WFN） | ||||
| 型號 | 額定電流 | 調諧次數 |
電壓 （V） |
柜體尺寸 (寬x深x高) |
| 額定電壓400V/50HZ | ||||
| BS-WFN/3-300 | 300 | 3 | 400 | 800x800x2200 |
| BS-WFN/3-400 | 400 | 4 | 400 | 800x800x2200 |
| BS-WFN/3-500 | 500 | 5 | 400 | 800x1000x2200 |
| BS-WFN/5-300 | 300 | 3 | 400 | 800x800x2200 |
| BS-WFN/5-400 | 400 | 4 | 400 | 800x800x2200 |
| BS-WFN/5-500 | 500 | 5 | 400 | 800x1000x2200 |
| BS-WFN/7-300 | 300 | 3 | 400 | 800x800x2200 |
| BS-WFN/7-400 | 400 | 4 | 400 | 800x800x2200 |
| BS-WFN/7-500 | 500 | 5 | 400 | 800x1000x2200 |
